При проектировании благоустройства городской среды или частной территории важно предусмотреть эффективную систему водоотведения. Один из главных аспектов процесса — правильная интеграция тротуарной плитки и системы ливневой канализации. Ошибки при разработке и реализации проекта могут привести к разрушению покрытия, подмыванию основания, накоплению воды и ускоренному износу всей дренажной системы. Эксперт «Лемана ПРО» Илья Клещеногов, продавец-консультант отдела «Стройка» в г. Кемерове, расскажет про основные инженерные подходы и нормативные требования к проектированию.
.jpg)
Почему важно учитывать ливневую канализацию при укладке плитки
Ливневая канализация — это система, предназначенная для сбора и отвода атмосферных осадков, вод с поверхностей. При неправильном объединении с покрытием — особенно с тротуарной плиткой — может возникнуть ряд проблем. Например, затопление территории, когда вода накапливается на поверхности, образуются лужи, что провоцирует разрушение основания. Такая ситуация возникает, когда вода не может эффективно стекать в систему канализации.
Также ошибки могут привести к пучению и разрушению плитки. В этом случае при замерзании влаги под плиткой возникают деформации, трещины и смещения. При неправильной интеграции тротуарной плитки повышаются эксплуатационные затраты из-за частых ремонтов и необходимости восстановления покрытия.
Устройство уклона и подготовка основания
Согласно СП 82.13330.2016 «Благоустройство территорий», минимальный уклон покрытия из тротуарной плитки должен составлять не менее 2% (20 мм на 1 м) в сторону водоприемных элементов. Уклон необходим для того, чтобы обеспечить эффективное водоотведение и предотвращение накопления воды на поверхности покрытия.
Важно, чтобы уклон был сформирован не за счёт плитки, а за счёт основания — именно оно определяет долговечность покрытия. В качестве основания применяют песчано-гравийную подушку, щебеночные слои, армированные геотекстилем, бетонное или асфальтобетонное основание . Последний вариант используется на объектах с высокой нагрузкой. При этом необходимо соблюдать слоистость и трамбовку каждого слоя, чтобы исключить проседание.
Дренажные решения для тротуарных покрытий

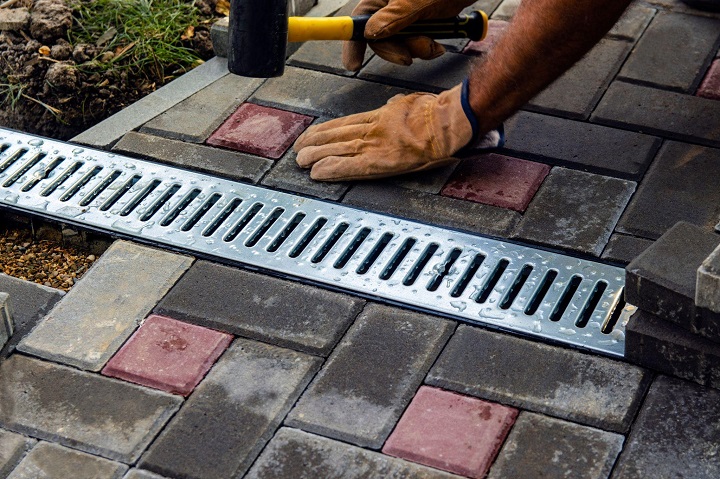

Для обеспечения полноценного водоотведения могут применяться четыре типа дренажных решений. Линейный дренаж подразумевает организацию системы лотков, устанавливаемых вдоль уклона. Они собирают поверхностные стоки и направляют их в ливневую канализацию.

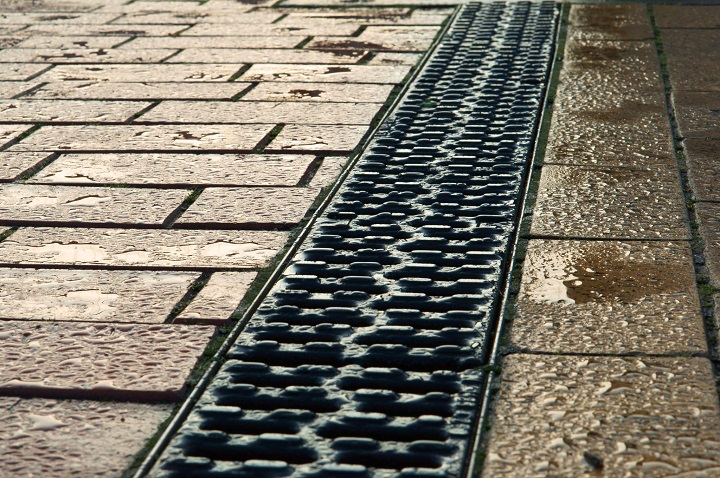

Точечный дренаж создается путем установки локальных водоприемников в местах понижений или пересечений. Также для водоотведения могут использоваться щелевые и решетчатые лотки. Они особенно актуальны в зонах с интенсивной пешеходной нагрузкой, так как не мешают передвижению. Для подземного водоотведения из основания покрытия используются перфорированные трубы.
Важно правильно подобрать класс нагрузки дренажных элементов (например, по ГОСТ EN 1433-2016), чтобы они соответствовали предполагаемой эксплуатации. Например, для пешеходных зон необходим класс А15. (Виды плитки, совместимые с дренажными системами
Не вся тротуарная плитка подходит для использования с ливневой канализацией. Наиболее подходящими являются: плитка с фасками и водоотводными пазами, которая способствует стоку воды, перфорированная или водопроницаемая плитка (используется в зонах с высокой водонасыщенностью), резиновая и полимерная плитка. Последний вариант отличается устойчивостью к влаге и не деформируется при частом увлажнении.
Также плитка должна иметь соответствующий класс морозостойкости (F200 и выше) и водопоглощение не более 6% (по ГОСТ 17608-2017).
Типовые ошибки при интеграции плитки и ливневки
Можно выделить несколько типовых ошибок при интеграции тротуарной плитки и ливневой системы. Отсутствие проекта ливневки на ранней стадии приводит к невозможности ее корректной установки без демонтажа части покрытия. Разные уровни плитки и лотков становятся причиной возникновения ступенек, провалов и препятствий для воды. Засыпка дренажных элементов строительным мусором может не только снизить эффективность водоотведения, но и привести к полному блокированию системы.

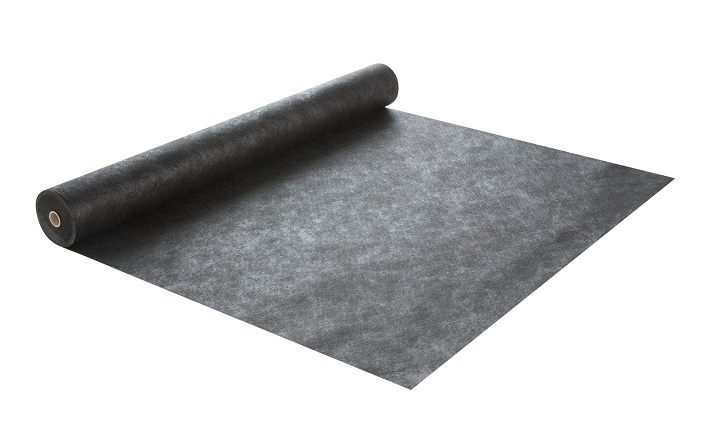

Одна из распространенных ошибок — использование некачественных материалов, например, пластиковых лотков в зонах с высокой нагрузкой, которые не выдерживают высокой нагрузки и быстро выходят из строя. Также нарушение технологии укладки, например, отсутствие геотекстиля или плохая трамбовка основания, приводит к негативным последствиям: просадке и быстрому износу покрытия, нарушению уклона, появлению трещин, разрушению ливневой системы.
Особые условия: экопокрытия и устойчивые решения
В условиях повышения требований к экологии часто применяются несколько типов водопроницаемых покрытий: плитка с травяным заполнением (ячейковая бетонная решетка), изделия с крупнозернистым зазором и водопроницаемой подушкой, геопластика и биодренаж.
Такие решения позволяют частично или полностью отказаться от централизованной ливневки, особенно на зелёных зонах и парках. Однако они требуют грамотного расчёта водопроницаемости и корректного состава подосновы.
Заключение
Интеграция тротуарной плитки и системы ливневой канализации — важный элемент качественного и долговечного благоустройства. Ошибки на стадии проектирования и реализации могут привести не только к функциональным проблемам, но и к серьёзным затратам на переделку. Поэтому важно подходить к этой задаче комплексно: от геодезии и гидрологии до выбора конкретной плитки, ее укладки и совместимости с дренажными элементами.
Для этого необходимо использовать актуальные нормы и стандарты (СП 82.13330.2016, ГОСТ 17608-2017, ГОСТ EN 1433-2016), а также опыт реализованных объектов. Только в этом случае можно гарантировать, что тротуарное покрытие будет не только эстетичным, но и функциональным в любых погодных условиях — от летнего ливня до весеннего таяния снега. Купить качественную плитку можно в гипермаркете товаров для строительства, ремонта, сада и дачи.
