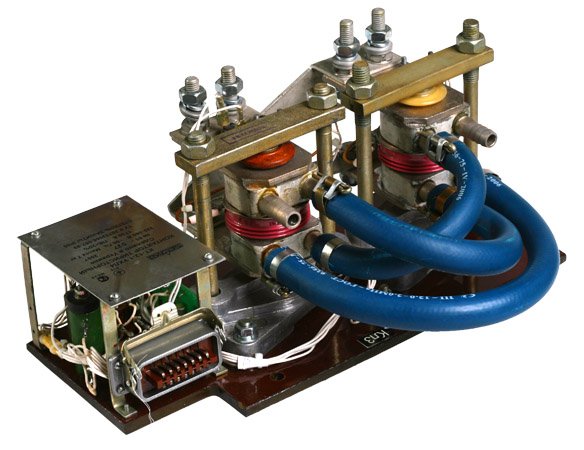

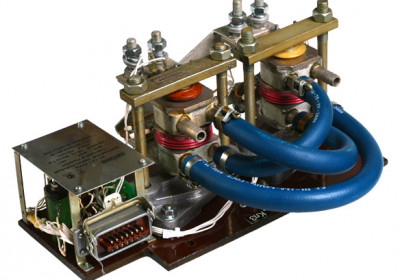

Контактор тиристорный КТ-12-1: техническое описание
Назначение
Контактор КТ-12-1 предназначен для:
- Комплектации точечных сварочных машин
- Работы с шовными сварочными установками
- Использования в рельефных контактных сварочных машинах
- Коммутации и управления однофазным током промышленной частоты
Система управления
Управление контактором осуществляется через синхронные регуляторы сварки РКС-801М, которые формируют однополярные симметричные импульсы со следующими параметрами:
- Ток: 1,5±0,1 А
- Напряжение: 20±5 В (на сопротивлении 6,2±5% Ом)
- Длительность: 200±100 мкс (на уровне не ниже 15 В)
Система охлаждения
Требования к охлаждению:
- Минимальный расход воды: 3 л/мин
- Максимальное давление воды: 294×10³ Па (3 кг/см²)
- Температура воды на входе: от +5°C до +25°C
- Выходной шланг должен располагаться выше уровня тиристоров
Защитные системы
Защита контактора обеспечивается:
- Термореле для защиты от перегрева
- Ограничением импульсного напряжения до 1200 В
- Контролем предельно допустимых токов
Условия эксплуатации
Климатическое исполнение: УХЛ4 по ГОСТ 15150-69
Рабочие условия:
- Температурный режим: от +1°C до +35°C
- Влажность: не более 65% при 20°C
- Работа в закрытых помещениях или под навесом
Технические характеристики
Электрические параметры:
- Напряжение питания: 220 В или 380 В
- Частота сети: 50-60 Гц
Сварочный ток (при длительности импульса 0,5 с):
- ПВ=100%: 1100 А
- ПВ=50%: 1500 А
- ПВ=20%: 1750 А
- ПВ=5% (при длительности 0,2 с): 2200 А
Механические параметры:
- Масса: 10 кг
- Габариты: 190×350×270 мм
Стандарты и допуски
Допускается:
- Увеличение тока на 100 А при увеличении расхода воды до 6 л/мин
- Колебания напряжения сети от -10% до +5% от номинального значения
Соответствие стандартам:
- ТУ У 29.4-20732066-044:2007
- ГОСТ 297-80
- Группа условий эксплуатации М9 по ГОСТ 17516.1-90
