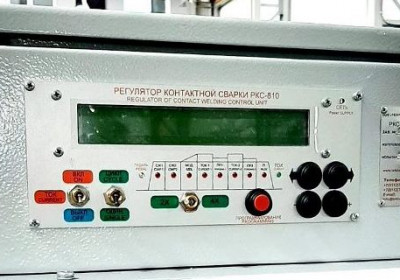

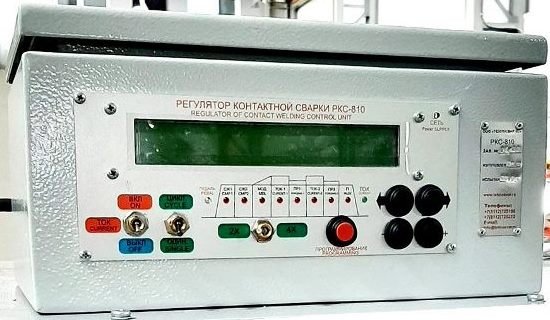

РКС-810М Регулятор контактной сварки

Цена: 89500.00 руб.

Назначение изделия.

- Электронный регулятор контактной сварки РКС-810М УХЛ4 (в дальнейшем именуемый «регулятор») предназначен для управления последовательностью действий однофазных сварочных машин переменного тока для точечной контактной сварки, имеющих тиристорный контактор и клапана постоянного тока.

- Регулятор предназначен для работы в закрытых помещениях в следующих условиях:

Высота над уровнем моря – не более 1000 метров.
Температура окружающего воздуха – от 0 до +40 градусов Цельсия.
Среднемесячная относительная влажность воздуха не более 65% при температуре 20 градусов Цельсия.
Среда, окружающая регулятор, невзрывоопасная, не содержащая пыли.

Агрессивных паров и газов, разрушающих изоляцию и металл.

Технические характеристики.

Основные параметры и характеристики должны соответствовать указанным ниже:

Напряжение питающей сети, В……………………………………380 +5%; -10%;

Частота питающей сети, Гц………………………………………50 +1,5%; -1,5%;

Пределы регулирования сварочного цикла, периоды сети:

Сжатие 1………………………………………………………………………..0-255

Сжатие 2…………………………………..……………………………………0-255

Модуляция………………………………..…………………………………….0-255

Ток 1 длительность…………………………………………………………….0-255

Ток 2 длительность…………………………………………………………….0-255

Проковка 1……………………………………………………………………...0-255

Проковка 2………………………………………………………….…………..0-255

Пауза…………………………………………………………………………….0-255

Среднее значение напряжения питания клапанов на сопротивлении 50 Ом при номинальном напряжение сети - 24В +1% ; -1%

Параметры импульса включения тиристоров Амплитуда, В – 24;

Длительность импульса на уровне 0,7 от амплитудного значения, мкс – 100;

Предел регулирования сварочного тока с учётом cosȹ - 0-100%;

Значение cosȹ - 0.1-0.9;

Режим работы с пропуском периода – 25 Гц;

Режим нажатия педали - 2-х тактный и 4-х тактный;

Сварочный процесс - одиночный и цикл;

Количество программ сварочных процессов – 20;

Потребляемая мощность - не более 17 Вт;
Габаритные размеры, мм – 205х95х130;

Масса регулятора без упаковки - не более 1,3 кг;

В комплект поставки входит:
Регулятор, шт…1

Паспорт, экз……1

Гарантийные обязательства.

Предприятие – изготовитель гарантирует соответствие параметров регулятора
требованиям конструкторской документации при соблюдении потребителем условий
эксплуатации, транспортировке и хранения, установленных настоящим паспортом.

Гарантийный срок устанавливается один год и исчисляется со дня ввода регулятора в эксплуатацию, но не более 1,5 года со дня отгрузки потребителю.
