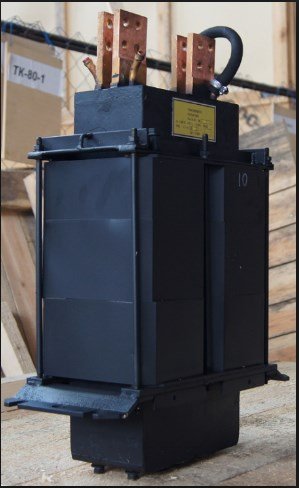

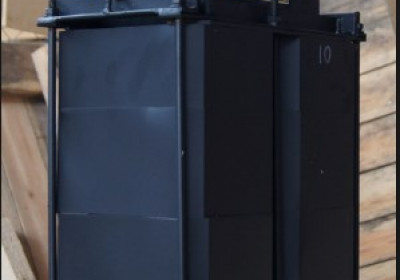

Трансформатор ТВК-75 предназначен для использования в качестве источника тока для машин контактной сварки (точечной, шовной, стыковой, рельефной).
Может быть установлен в машинах с длительным током не более 9/8 кА (например:
МТ-1615, МТ-1616, МТ-1928, МТ-1930, МТ-1933, МТП-01, МТП-1110, МСО-401, МТМ-160, МТМ-166, АТМС-14).
ТВК-75 Может использоваться как источник нагрева для плавки стеклокомпозитных материалов и базальта, нагрева стержней для высадки анкеров и т.д.
Трансформатор ТВК-75 имеет жидкостное охлаждение
Класс изоляции «F» (предельная температура не более 155 ˚С)
Магнитопроводы сделаны по технологии Unicore, обеспечивающей минимальную потерю электромагнитной энергии в магнитопроводе
Блок обмоток залит эпоксидным компаундом
Технические характеристики:
Напряжение сети 380 В, 50 Гц
Номинальное напряжение первичной обмотки - 365 В
Количество ступеней регулирования - 8
Количество независимых вторичных витков - 2
Вторичное напряжение холостого хода:
- при параллельном соединении
ТВК-75______2,9…..6,3 В
ТВК-75-1____3,10…7,3 В
- при последовательном соединении
ТВК-7_______5,9…12,6 В
ТВК-75-1____6,3…14,6 В
Длительный вторичный ток:
- при параллельном соединении витков
ТВК-75______9,0 кА
ТВК-75-1____7,8 кА
- при последовательном соединении витков
ТВК-75______4,5 кА
ТВК-75-1____3,9 кА
Мощность при ПВ=50% на максимальной ступени регулирования - 75 кВА
Класс изоляции - F
Охлаждение - водяное
Габаритные размеры (ДхШхВ), не более - 602 х 435 х 170 мм
Масса, не более - 115 кг
Климатическое исполнение УХЛ4; номинальные значения климатических факторов по ГОСТ-15150-69 и ГОСТ-15543-70, за исключением температуры охлаждающей воды, верхнее и нижнее значение которой соответственно, устанавливается равным +25°С и +1°С. Окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры трансформаторов в недопустимых пределах.
Предприятие-изготовитель гарантирует безотказную работу трансформатора в течение 12 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.
