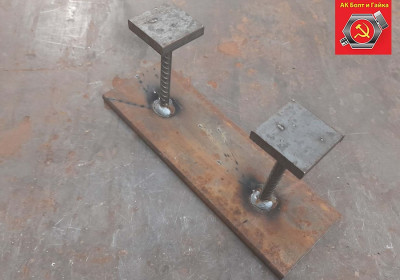

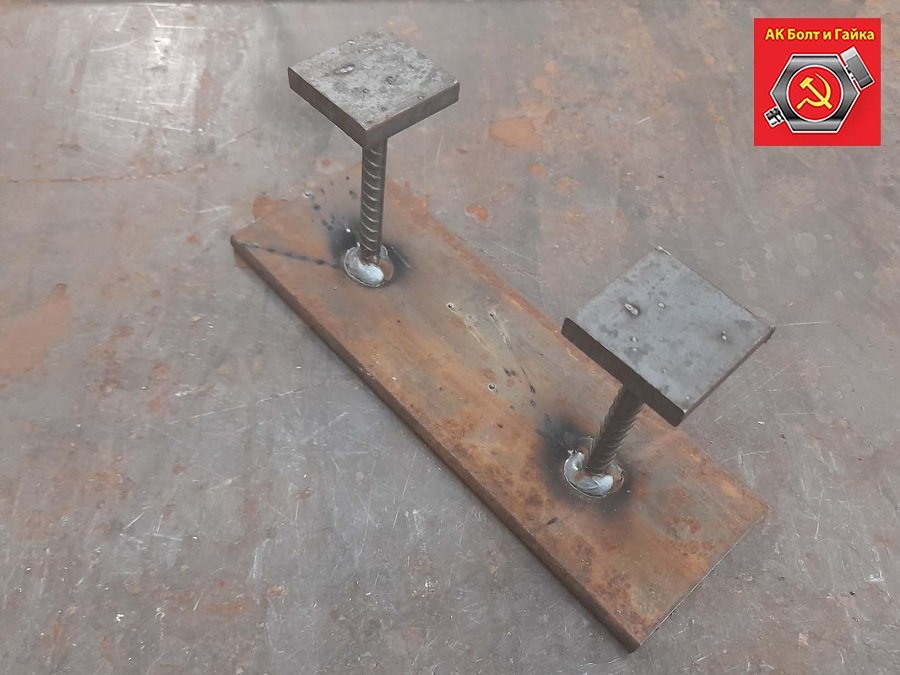

Серия 1.400–15 — это унифицированные закладные изделия железобетонных конструкций, предназначенные для крепления технологических коммуникаций и устройств. Серия состоит из двух выпусков:
- Выпуск 0 — материалы для проектирования. Содержит общие сведения, требования к материалам, условия эксплуатации и другие данные, необходимые для проектирования конструкций с использованием закладных изделий.
- Выпуск 1 — рабочие чертежи. Включает чертежи закладных изделий групп 1–8, а также чертежи составных элементов: анкерных стержней (гнутых и прямых), пластин, труб, швеллеров и уголков.
Основные характеристики
Закладные изделия разработаны для нормальных условий эксплуатации:
- расчётная температура эксплуатации конструкции — не ниже −30 °C;
- закладные изделия воспринимают только статические нагрузки.
Материалы:
- пластины и элементы профильного проката изготовлены из стали марки ВСт3кл2 или БСт3кл2 (для конструктивных изделий);
- анкерные стержни — из стали класса А-III марки 25Г2С; возможно также применение стали марки 35ГС.
Дополнительные требования при заказе
При заказе закладных изделий необходимо указать следующие дополнительные данные:
- тип антикоррозийного покрытия и его состав;
- марка стали для составных элементов закладного изделия (в случаях, когда изделие предназначено для эксплуатации при температурах ниже −30 °C или для восприятия динамических и многократно повторяющихся нагрузок, а требуемая марка стали отличается от принятой в рабочих чертежах серии);
- указание о недопустимости применения контактной рельефно-точечной сварки для приварки анкерных стержней внахлёстку — для закладных изделий, применяемых в конструкциях с вибрационной нагрузкой;
- необходимость выполнения в пластине отверстия d=50 мм для выхода воздуха и контроля качества бетонирования (для закладных изделий с размерами пластины более 300×300 мм, располагающихся при бетонировании на верхней поверхности конструкции);
- необходимость приварки анкеров к пластинам с раз зенкованными отверстиями согласно проектному положению в собранном виде.
При монтаже крепление конструкций к закладным изделиям должно обеспечивать равномерную передачу усилий и не должно вызывать изгиба пластины. Если условия эксплуатации не могут быть выполнены, при заказе необходимо уточнить несущую способность анкеров закладного изделия и проверить на прочность пластину.
