На современном строительном рынке две технологии фасадной изоляции остаются безусловными лидерами – навесные вентилируемые фасады (НФС) и системы с наружным штукатурным слоем (СФТК). Обе должны сочетать долговечность, энергоэффективность, пожарную безопасность и архитектурную выразительность. О том, как производители адаптируют решения под ужесточающиеся требования, рассказывает Дмитрий Алферьев, руководитель технической поддержки направления «Фасадные системы» ТЕХНОНИКОЛЬ.
Классификация НФС: от конструкции до материала
В профессиональной среде навесные вентилируемые фасады принято различать по трём параметрам: типу несущей подсистемы, материалу каркаса и способу утепления.
По конструктивному исполнению выделяют:
- вертикальные системы (только вертикальные направляющие);
- пространственные (вертикальные + горизонтальные элементы);
- межэтажные системы – крепятся к перекрытиям и незаменимы при работе с лёгкими стеновыми материалами (газобетон, пустотелые блоки), которые не выдерживают дополнительных нагрузок.
Выбор материала подсистемы: баланс цены и надёжности
Для несущего каркаса НФС применяются три основных варианта:
- алюминиевые сплавы – лёгкие, но подвержены высокому линейному расширению, сложны в монтаже, имеют ограниченную несущую способность;
- нержавеющая сталь – максимально долговечна, но значительно удорожает проект, что часто становится барьером для заказчиков;
- оцинкованная сталь с полимерным покрытием – оптимальное сочетание несущей способности, технологичности и доступной цены, что делает её самым востребованным решением на рынке.
.jpg)

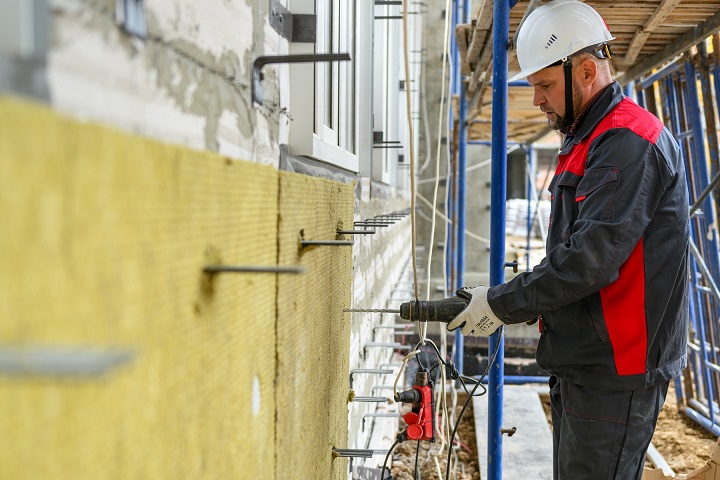

По способу теплоизоляции выделяют четыре основных системы. Однослойное утепление плитами из каменной ваты, двухслойное комбинированное решение с минеральной изоляцией на основе стекловолокна для нижнего слоя и прочной каменной ватой для верхнего, теплоизоляция двухслойными плитами каменной ваты, а также система с ветрозащитной мембраной, которая устанавливается поверх утеплителя.
Постепенно от решений с ветрозащитной мембраной отказываются: современная качественная каменная вата не требует ее обязательного применения. Мембрану можно не монтировать в тех случаях, когда материал имеет подтверждение, что у него отсутствует эмиссия волокна, а теплозащитные свойства сохраняются не менее 50 лет. Такие заключения выдает, в частности, НИИ Строительной физики РААСН на основе исследований. Однако в регионах с повышенной влажностью и значительными ветровыми нагрузками мембрану все-таки рекомендуется использовать.

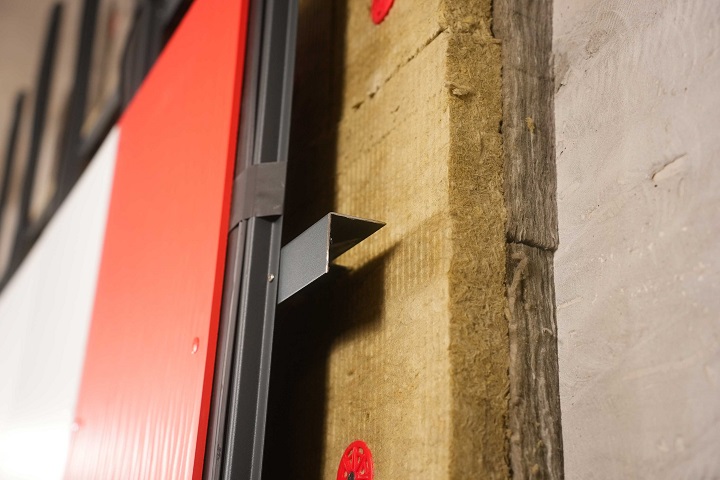

Наиболее эффективным, а вместе с тем и популярным на рынке решением выступает комбинированное двухслойное утепление, где в качестве внутреннего слоя устанавливают минеральную изоляцию на основе стекловолокна, а наружного – каменную вату. Это, пожалуй, самый удобный и правильный с точки зрения технологии монтажа способ. Упругое стекловолокно плотно прилегает даже к неровным основаниям и защищает от образования воздушных зазоров между стеной и утеплителем, предотвращая появление мостиков холода. Внешний слой из более прочной каменной ваты берет на себя не только теплоизоляционную, но и защитную функцию, воспринимая ветровую нагрузку и исключая выдувание волокна.

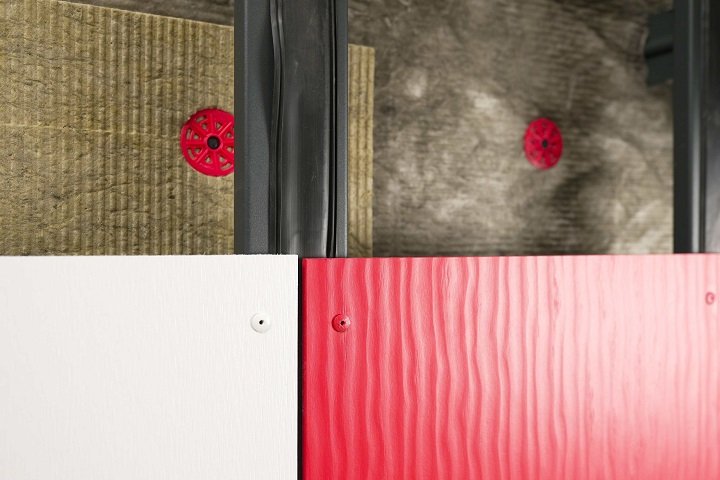

Также навесные вентилируемые фасады различаются по типу облицовки и способу ее крепления, который бывает скрытым и видимым. Для облицовки используют металлокассеты, композитные панели, керамогранит и фиброцементные плиты. Самым распространенным и бюджетным вариантом уже долгое время остается керамогранит, обычно имеющий формат 600х600 мм. Однако для более интересных архитектурных замыслов применяют крупноформатные фиброцементные панели размером 3100х1200 мм. Такое решение напоминает архитектурный бетон или камень и дает визуальное преимущество. Кроме того, фиброцементные панели обладают широкой цветовой гаммой. Их окрашивают на производстве акриловыми или полиуретановыми красками практически в любой цвет. Также существуют фактурные материалы, имитирующие различные рельефы. Помимо внешнего вида, важными преимуществами фиброцемента выступают долговечность, высокая прочность и экологичность. Панели не содержат вредных веществ и безопасны для здоровья человека.
Виды современных систем штукатурных фасадов
Штукатурные фасады представляют собой многослойную конструкцию. В ней утеплитель приклеивается к стене, фиксируется тарельчатыми анкерами, а затем закрывается штукатурным и декоративным слоями. В нормативной документации и в практике насчитывается 11 различных видов СФТК. Традиционно такие фасады разделяют на тонкослойные, имеющие небольшую толщину штукатурных слоев, и толстослойные. Также существуют решения, где вместо финишной штукатурки в качестве облицовки используют мелкоштучные материалы (например, клинкерную плитку).
По способу фиксации теплоизоляции штукатурные фасады делятся на системы с клеевым, механическим или комбинированным креплением. Наиболее надежным из них является комбинированный метод, при котором минеральную изоляцию сначала приклеивают к основанию, а затем дополнительно закрепляют механически с помощью тарельчатых анкеров.
Различаются системы и по типу финишного декоративного слоя. Он может быть из минеральной декоративной штукатурки, требующей последующего окрашивания, или полимерной штукатурки, которая окрашена в массе и не нуждается в покраске на объекте. Третьим вариантом является верхний слой из мелкоштучных материалов.
СФТК и НФС: проблема выбора
Выбор между штукатурной системой и вентфасадом во многом диктуется технологическими особенностями, в первую очередь, температурой применения. Если вентилируемый фасад устанавливают круглогодично и в любую погоду, то монтаж СФТК выполняют при температуре воздуха от +5 градусов.
Влияет на выбор фасадной системы и высотность объекта. Для вентфасадов на зданиях выше 75 м из-за возрастающих нагрузок требуется применение усиленных подсистем. А вот штукатурный фасад, в зависимости от класса надежности, можно монтировать без ограничений. При этом штукатурный и вентилируемый фасады не исключают друг друга и нередко соседствуют на одном здании. Например, основным решением выступает НФС, а в зонах лоджий используется СФТК и т.п.
Основным критерием выбора минеральной изоляции для СФТК является прочность на сжатие при 10% относительной деформации (не менее 30 кПа) и прочность на растяжение перпендикулярно лицевым поверхностям (не менее 15 кПа). Такой материал разработан специально для фасадных систем и способен выдерживать вес всех защитно-декоративных слоев без потери физико-механических характеристик. При этом плотность, которую часто указывают в проектах, не имеет решающего значения, и на этот показатель ориентироваться не стоит. Для верхнего слоя НФС также важны эти параметры: прочность на сжатие при 10%-ной относительной деформации (не менее 10 кПа) и прочностью при растяжении перпендикулярно лицевым поверхностям (не менее 3 кПа). Это позволяет плитам противостоять ветровым нагрузкам, сохраняя свои теплозащитные свойства. Для внутренних слоев при двухслойном (и более) утеплении используют минераловатные плиты со сжимаемостью под удельной нагрузкой 2000 Па не более 60%.
Выбор системы, а также ее комплектующих – задача непростая, требующая времени и ресурсов при разработке проекта. Облегчить ее могут комплексные решения, когда один производитель поставляет все необходимые для создания системы элементы. В случае с НФС это подсистема, фасадный крепеж, минеральная изоляция разных видов и облицовочные панели. Для СФТК – каменная вата, тарельчатые анкеры, стеклосетка, грунтовки, штукатурки и краски. Все материалы подобраны с учетом их взаимодействия, нюансов монтажа и дальнейшей эксплуатации. Кроме того, некоторые производители контролируют качество установки, а затем предоставляют гарантию на систему на несколько лет.
Комплексные системы от одного поставщика зачастую обладают сертификатом, который подтверждает их соответствие нормативным требованиям и присваивает им класс надежности. Такой документ выдается на основании климатических и пожарных испытаний, а также исследований на адгезию слоев и гарантирует, что застройщик получит именно тот результат, которого ждал. У некоторых производителей комплексные решения для СФТК имеют максимальный класс надежности (СК0), что позволяет применять их как в жилищном строительстве, так и на объектах с повышенными требованиями к безопасности (детские сады, школы, больницы и т.п.). В комплексных НФС подтверждается коррозионная (не менее 50 лет) и сейсмостойкость, а также гарантируется, что объект пройдет государственную экспертизу.
Фасад – не просто внешняя отделка здания, а сложное инженерное решение. Каким бы амбициозным ни был архитектурный замысел, его воплощение зависит от качества материалов и надежности системы. И лучше, если ее компоненты протестированы на совместимость и долговечность.
