В частных домах при отсутствии централизованного водоснабжения устраивается автономная наружная сеть, в которой используют скважину с погружным насосом. Чтобы обеспечить стабильную подачу воды потребителю и предотвратить сбои в работе водопровода, необходимо правильно выполнить обвязку системы. Специалист Андрей Чернин, продавец-консультант «Лемана ПРО», г. Кемерово, расскажет, как подобрать оборудование и подключить его.
Элементы системы водоснабжения
Проектирование и монтаж инженерных систем в частных домах осуществляют согласно СНиП 31-02-2011 «Дома жилые одноквартирные», дополнительно учитывают требования СП 30.13330.2020 «Внутренний водопровод и канализация зданий» и СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения». Автономное водоснабжение состоит из водозаборного сооружения (скважины), водоподъемной и водоочистной установки, подводящего трубопровода, узла ввода на объект и внутреннего трубопровода. В случае устройства горячего водоснабжения в схему добавляют водонагревательный котел.
Чтобы поднимать воду из скважины, к ней необходимо подключить насосное оборудование. Его характеристики подбирают в зависимости от условий эксплуатации. Насос может быть двух типов: центробежным и вибрационным. Для частного дома рекомендуется использовать первый вариант. Центробежные модели, в отличие от вибрационных, не вызывают колебания, которые могут привести к разрушению сооружения.
Производительность и мощность оборудования должны соответствовать дебиту источника, то есть количеству воды, которую из него можно выкачать за определенный промежуток времени. Для частного дома (согласно СП 30.13330.2020) систему водоснабжения проектируют таким образом, чтобы она смогла обеспечить 0,5 -1,0 м3/ч каждому проживающему.
Скважины устраивают, когда водоносный слой находится на глубине не менее 20 м, поэтому при выборе насоса также учитывают данный параметр. Например, если модель, рассчитанную на 40 м, поместить на глубину 50 м — она будет работать, но срок службы оборудования сократится в несколько раз. Размер насоса должен свободно проходить внутри обсадной трубы, он не должен касаться стенок. При этом расположение оси оборудования оценивают с учетом динамического уровня вод в скважине, то есть когда водоотбор максимальный.
Для стабилизации давления в схему включают гидроаккумулятор, который также защищает всю систему водоснабжения от гидроударов и значительно уменьшает количество включений насоса. Вместительность бака подбирают по объему потребления воды в доме и количеству точек водоразбора. Чем больше эти показатели, тем больше должна быть установка. К тому же гидроаккумулятор содержит запас воды, который может быть использован при возникновении аварийной ситуации или кратковременном отключении электроэнергии.
При выборе модели также необходимо учитывать место расположения оборудования. Например, вертикальные гидробаки более компактные, обычно они вмещают до 300 л воды. Для установки горизонтальных гидробаков необходимо отводить больше места, но их объем может доходить до 500 л. Для семьи из 3-4 человек при умеренном пользовании в среднем достаточно вместимости 100-150 л.

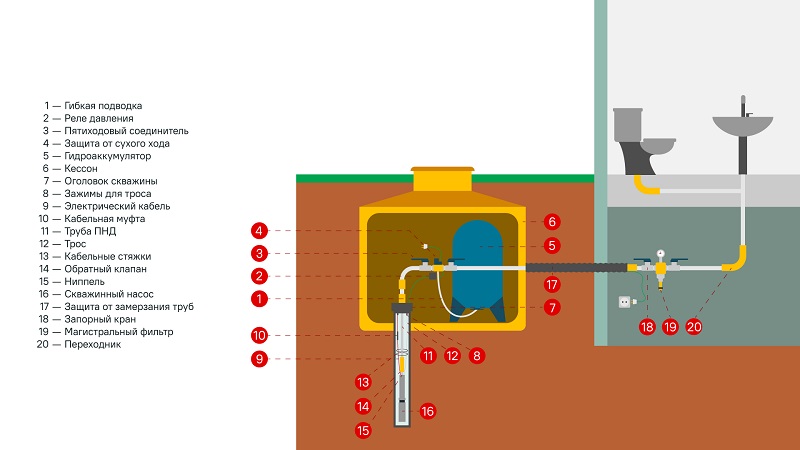

Схема обвязки скважины с погружным насосом
Для защиты оборудования, трубопровода, скважины от промерзания и внешних факторов предусматривают установку кессона. Он упрощает обслуживание и ремонт системы. Такое решение подходит для круглогодичного использования. Если скважину планируется эксплуатировать только в теплое время года, то подключение допускается делать через оголовок или адаптер. В этом случае на зиму необходимо будет выполнять консервацию системы.
При организации узла ввода в дом необходимо обеспечить сохранение целостности несущих конструкций и не снизить теплопотери здания. Для этого предусматривают защиту от промерзания труб ПНД, используя теплоизоляционные материалы (пенопласт, стекловату, экструдированный полиэтилен). Места присоединения трубопровода с насосом, а также области резкой смены направления делают с помощью гибкой подводки.
Перед установкой насоса после узла ввода монтируют фильтры и ставят запорный кран. Если скважина до установки оборудования не использовалась, то вначале рекомендуется прокачать воду.
Глубинный насос опускают в скважину с помощью полимерного или нержавеющего троса, диаметр которого подбирают в зависимости от веса оборудования.Его закрепляют зажимами и стяжками. Одновременно монтируют и подключают электрокабель для питания оборудования. Он должен быть определенного сечения, которое рассчитывается исходя из мощности насоса. Его длину рекомендуется брать с запасом, чтобы исключить натяжение при опускании уровня воды. Присоединение насоса к трубопроводу выполняют через переходную муфту. Чтобы вода из системы не сливалась обратно в скважину после отключения насоса, устанавливают обратный клапан. Кроме того, он уменьшает риск возникновения гидроудара.
Автономная система водоснабжения оснащается автоматикой, которая помогает контролировать работу оборудования и вовремя выявить поломку. В схему входит реле давления и датчик сухого хода. При монтаже необходимо следить, чтобы между насосом и насосной автоматикой не было кранов.
Регулятор давления присоединяют с помощью штуцера, который обычно находится за выпускным патрубком гидробака. Защиту от сухого хода устанавливают на выходе насосного оборудования с помощью резьбового соединения. Для подключения электрических частей обоих датчиков используют трехжильный кабель — необходимо соединить соответствующие контакты (заземление, ввод и клемму на насос) и закрутить гайки на зажимах.
Также рекомендуется делать подключение электрокабеля от системы водоснабжения в электрощит через дифавтомат (дифференциальный автоматический выключатель). Он защитит не только от утечки тока, но и от короткого замыкания.
Правильная обвязка скважины с погружным насосом обеспечивает бесперебойную подачу воды в дом. Приобрести оборудование, материалы и инструменты для устройства автономной системы водоснабжения вы можете в гипермаркете «Лемана ПРО». Специалисты сети помогут подобрать товары с нужными характеристиками, а также проконсультируют по их установке и подключению.
